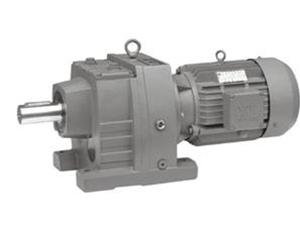

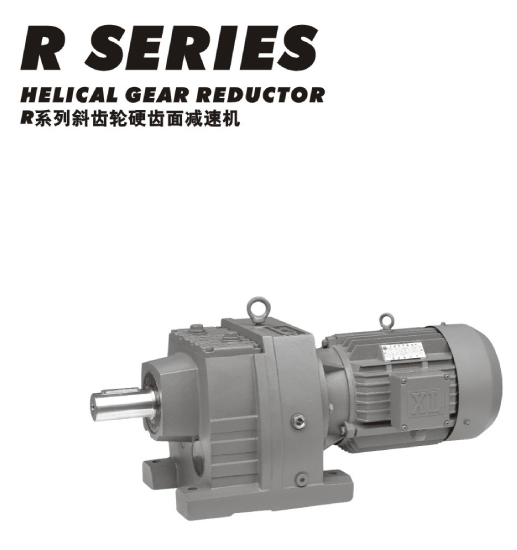

R系列斜齒輪硬齒面減速機，結構緊湊、體積小、工作平穩、輸出轉速選擇范圍寬，通用性強。技術參數：功率：0.12KW～160KW 轉 矩：1.4N?m～23200N?m 輸出轉速：0.06～1090r/min 。

R系列同軸式斜齒輪減速機型號快速查詢列表:(詳細參數可以致電：0534-2418881）

R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157

RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167
R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、R137R77、R147R77、R147R87、R167R97、R167R107
RFS27、RFS37、RFS47、RFS57、RFS67、RFS77、RFS87、RFS97、RFS107、RFS137、RFS147、RFS167
RF27R17、RF37R17、RF47R37、RF57R37、RF67R37、RF77R37、RF87R57、RF97R57、RF107R77、RF137R77、RF147R77、RF147R87、RF167R97、RF167R107
RXS37、RXS57、RXS67、RXS77、RXS87、RXS97、RXS107、RXS127、RXS157
RXFS37、RXFS57、RXFS67、RXFS77、RXFS87、RXFS97、RXFS107、RXFS127、RXFS157

R系列斜齒硬齒面減速電機型號說明與標記示例:

1.型號與標記

（1）型號

a、R型—普通軸伸聯接斜齒硬齒面減速器

b、RF型—法蘭式斜齒硬齒面減速器

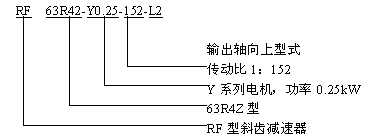

（2）標記

R、RF系列斜齒硬齒面減速機輸入功率及輸出轉矩

規格	32	42、43	62、63	72、73	82、83	92、93	102、103	132、133	142、143	152	163
結構型式	R型、RF型
輸入功率/kW	0.18～0.75	0.18～3	0.18～5.5	0.18～7.5	0.55～15	0.55～30	2.2～45	5.5～55	11～90	37～132	11～132
傳動比	3.8～24.55	3.16～109.3	4.34～190.9	4.26～198	4.18～213.85	4.79～279.34	5.52～205.29	6.7～126.64	4.58～109.22	5.99～16.79	19.07～162.17
許用轉矩/N·m	63	155	330	570	1140	2200	3800	5700	9500	9500	15000

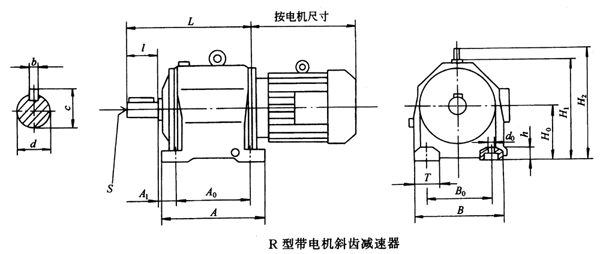

R32、R42、R43、R62、R63、R72、R73、R82、R83、R92、R93、R102、R103、R132、R133、R142、R143、R152帶電機斜齒硬齒面減速電機外形及安裝尺寸:

型號	安裝尺寸					軸伸尺寸					外形尺寸
型號	H₀	A₀	B₀	A₁	d₀	d	b	c	ι	S	L	A	B	H₁	T	h	H₂
R32	75	85	110	23	10	20k6	6	22.5	40	M8	190	110	135	141	25	10	—
R42 R43	90	130	110	25	9	25k6	8	28	50	M8	262 244	160	145	165	35	15	—
R62 R63	115	165	135	30	14	30k6	8	33	60	M8	321 312	200	190	206	55	20	—
R72 R73	140	205	170	35	18	40k6	12	43	80	M10	372 368	245	230	251	60	28	287
R82 R83	180	260	215	40	18	50k6	14	53.5	100	M12	462 445	310	290	316	75	45	361
R92 R93	225	310	250	40	22	60m6	18	64	120	M12	530 525	365	340	386	90	55	431
R102 R103	250	370	290	45	26	70m6	20	74.5	140	M12	602 595	440	400	437	110	65	500
R132 R133	265	410	340	50	33	90m6	25	95	170	M16	715 700	490	450	482	110	70	564
R142 R143	300	500	380	50	39	100m6	28	106	210	M20	840 840	590	530	548	150	80	622
R152	375	510	500	60	39	120m6	32	127	210	M24	787	600	660	672	160	100	763

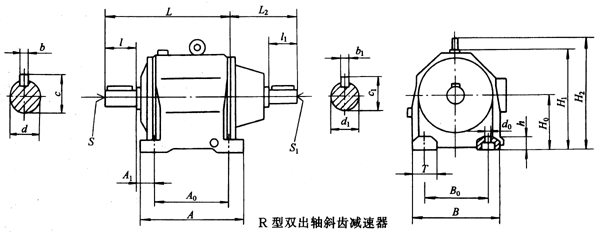

R42、R43、R62、R63、R72、R73、R82、R83、R92、R93、R102、R103、R132、R133、R142、R143、R152帶雙出軸斜齒硬齒面減速電機外形及安裝尺寸:

安裝尺寸					軸伸尺寸										外形尺寸
H₀	A₀	B₀	A₁	d₀	d	l	c	b	S	d₁	ι₁	c₁	b₁	S₁	L	H₁	A	B	T	h	H₂	L₂
R42 R43	90	130	110	25	9	25k6	50	28	8	M8	16k6	40	18	5	M5	202	165	160	145	35	15	—	115
R62 R63	115	165	135	30	14	30k6	60	33	8	M8	19k6	40	21.5	6	M6	249	206	200	190	55	20	—	120
R72 R73	140	205	170	35	18	40k6	80	43	12	M10	24k6	50	27	8	M8	300	251	245	230	60	28	287	140
R82 R83	180	260	215	40	18	50k6	100	53.5	14	M12	28k6	60	31	8	M10	375	316	310	290	75	45	361	180
R92 R93	225	310	250	40	22	60m6	120	64	18	M12	38k6	80	41	10	M12	440	386	365	340	90	55	431	220
R102 R103	250	370	290	45	26	70m6	140	74.5	20	M12	42k6	110	45	12	M16	512	437	440	400	110	65	500	270
R132 R133	265	410	340	50	33	90m6	170	95	25	M16	55m6	110	59	16	M20	600	482	490	450	110	70	564	307
R142 R143	300	500	380	50	39	100m6	210	106	28	M20	55m6	110	59	16	M20	725	548	590	530	150	80	622	297
R152	375	510	500	60	39	120m6	210	127	32	M24	70m6	140	74.5	20	M20	745	672	600	660	160	95	763	374

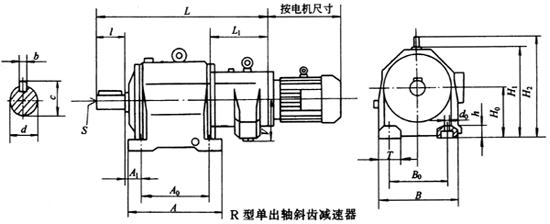

R系列帶單出軸斜齒硬齒面減速機外形及安裝尺寸

型號	安裝尺寸					軸伸尺寸					外形尺寸
型號	H₀	A₀	B₀	A₁	d₀	d	b	c	l	S	L	L₁	A	B	H₁	T	h	H₂	V
R6...R4.	115	165	135	30	14	30k6	8	33	60	M8	477	197	200	190	206	55	25	—	91
R7...R4..	140	205	170	35	18	40k6	12	43	80	M10	527	197	245	230	251	60	30	287	91
R8...R6..	180	260	215	40	18	50k6	14	53.5	100	M12	647	237	310	290	316	75	45	361	118
R9...R6	225	310	250	60	22	60m6	18	64	120	M12	707	237	365	340	386	90	55	431	118
R10...R7..	250	370	290	45	26	70m6	20	74.5	140	M12	852	262	440	400	437	110	65	500	142
R133R7..	265	410	340	50	33	90m6	25	95	170	M16	942	262	490	450	482	110	70	564	142
R133R82	265	410	340	50	33	90m6	25	95	170	M16	1000	320	490	450	482	110	70	564	183
R143R7..	300	500	380	50	39	100m6	28	106	210	M20	1067	262	590	530	548	150	80	622	142
R143R82	300	500	380	50	39	100m6	28	106	210	M20	1125	320	590	530	548	150	80	622	183
R152R9..	375	510	500	60	39	120m6	32	127	210	M24	1190	365	600	660	672	160	100	763	225

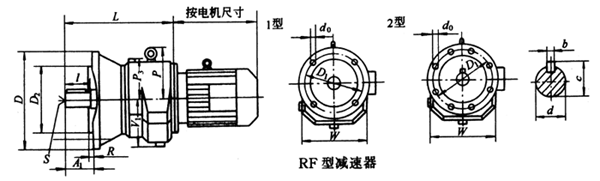

RF32、RF42、RF43、RF62、RF63、RF72、RF73、RF82、RF83、RF92、RF93、RF102、RF103、RF132、RF133、RF142、RF143、RF152系列斜齒硬齒面減速電機外形及安裝尺寸：

型號	安裝尺寸						軸伸尺寸					外形尺寸					備注
型號	D	D₁	D₂ (h7)	A₁	R	d₀	d	ι	c	b	S	V₁	W	P₃	L	P	備注
RF32	120	100	80	44	3	6.6	20k6	40	22.5	6	M8	73	135	66	210	—	1型
RF42 RF43	160	130	110	55	3.5	9	25k6	50	28	8	M8	91	145	75	282 264	—	1型
RF62 RF63	200	165	130	65	3.5	11	30k6	60	33	8	M8	118	190	91	346 337	—	1型
RF72 RF73	250	215	180	86	4	14	40k6	80	43	12	M10	142	230	111	391 386	147	1型
RF82 RF83	300	265	230	110	4	14	50k6	100	53.5	14	M12	183	290	137	482 465	181	1型
RF92 RF93	350	300	250	130	5	18	60m6	120	64	18	M12	225	340	161	555 550	206	1型
RF102 RF103	350	300	250	135	5	18	70m6	140	74.5	20	M12	244	400	187	602 595	250	1型
RF132 RF133	450	400	350	170	5	18	90m6	170	95	25	M16	264	450	217	716 701	300	2型
RF142 RF143	450	400	350	210	5	18	100m6	210	106	28	M20	299	500	248	840 830	322	2型
RF152	550	500	450	210	5	18	120m6	210	127	32	M24	375	600	286	787	377	2型

RF系列雙級斜齒硬齒面減速電機外形及安裝尺寸

型號	安裝尺寸						軸伸尺寸					外形尺寸						備注
型號	D	D₁	D₂ (h7)	A₁	R	d₀	d	ι	c	b	S	V₁	W	P₃	L	P	L₁	備注
RF6..R4..	200	165	130	65	3.5	11	30k6	60	33	8	M8	118	190	91	499	—	197	1型
RF7..R4..	250	215	180	86	4	14	40k6	80	43	12	M10	142	230	111	545	147	197	1型
RF8..R6..	300	265	230	110	4	14	50k6	100	53.5	14	M12	183	290	137	667	181	237	1型
RF9..R6..	350	300	250	130	5	18	60m6	120	64	18	M12	225	340	161	732	206	237	1型
RF10..R7..	350	300	250	135	5	18	70m6	140	74.5	20	M12	244	400	187	854	250	262	1型
RF133R7..	450	400	350	170	5	18	90m6	170	95	25	M16	264	450	217	942	300	262	2型
RF133R82	450	400	350	170	5	18	90m6	170	95	25	M16	264	450	217	1000	300	320	2型
RF143R7..	450	400	350	210	5	18	100m6	210	106	28	M20	299	500	248	1067	322	262	2型
RF143R82	450	400	350	210	5	18	100m6	210	106	28	M20	299	500	248	1125	322	320	2型
RF152R9	550	500	450	210	5	18	120m6	210	127	32	M24	375	600	286	1190	377	365	2型
